项目概述

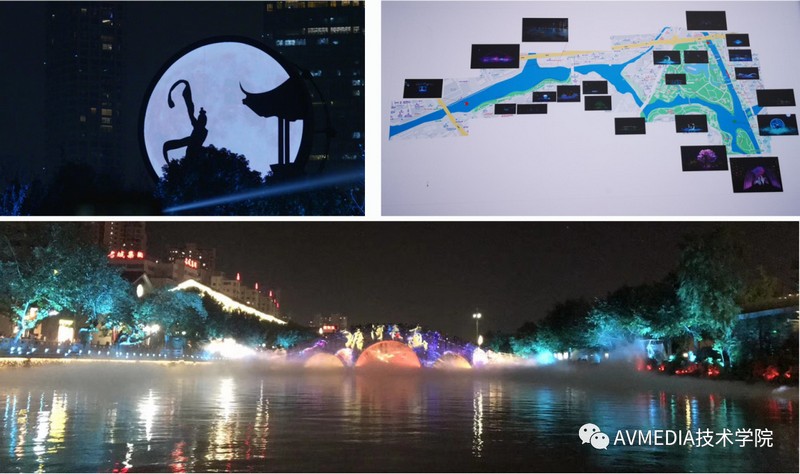

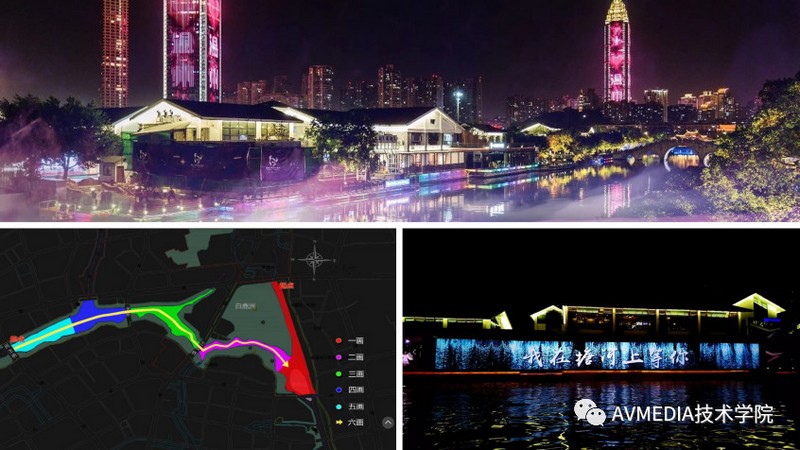

温州，素有“东南山水甲天下”之美誉，悠悠塘河水哺育了一代又一代温州人，也孕育了璀璨的瓯越文明。一部致敬温州丰厚历史文化的行进式大型舞台剧——《塘河夜画》于2020年元月正式面向广大游客开放。这一大型城市记忆夜游主题项目东起温州南塘风貌街、西至西山大桥，总游览路线长达4.2公里航道。

《塘河夜画》通过“六画塘河”6个主题篇章，打造中国首个城市记忆夜游项目综合体，共进30个不同形式的沿岸表演点。游客从码头乘船出发，随着激昂的音乐诗画，穿越时空之门，徜徉在历史的长河中。

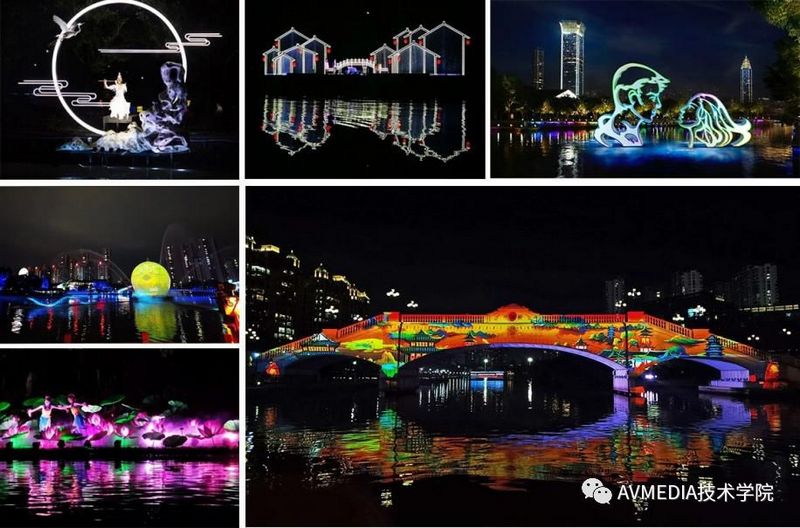

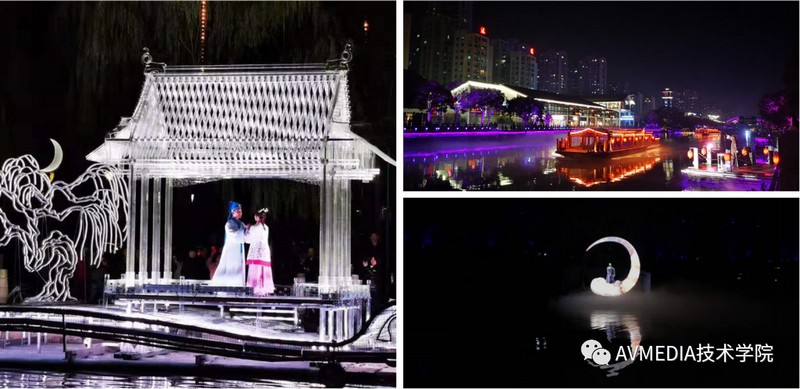

故事从1700年前的两晋时代著名风水学大师郭璞画城开始讲起，途中尽览韦庸治水的壮景、永嘉学派的文雅、渔舟对唱的清幽、民国恋人的深情；览江山之胜景，品瓯戏之精粹，赏百里荷塘美景，看榕亭下温州一家。

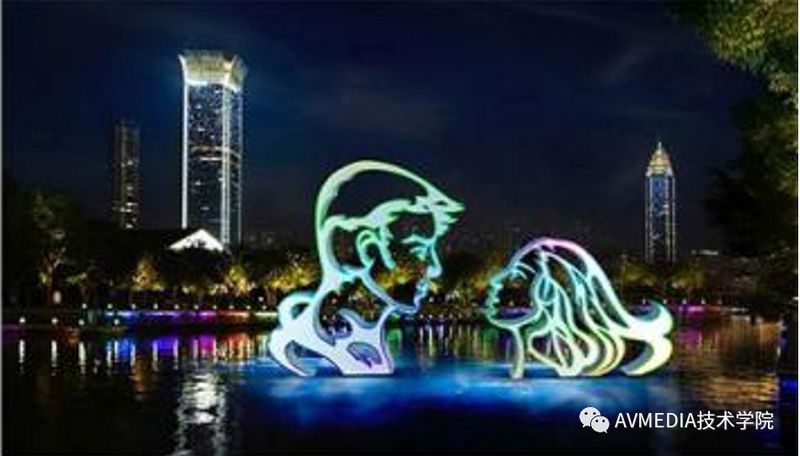

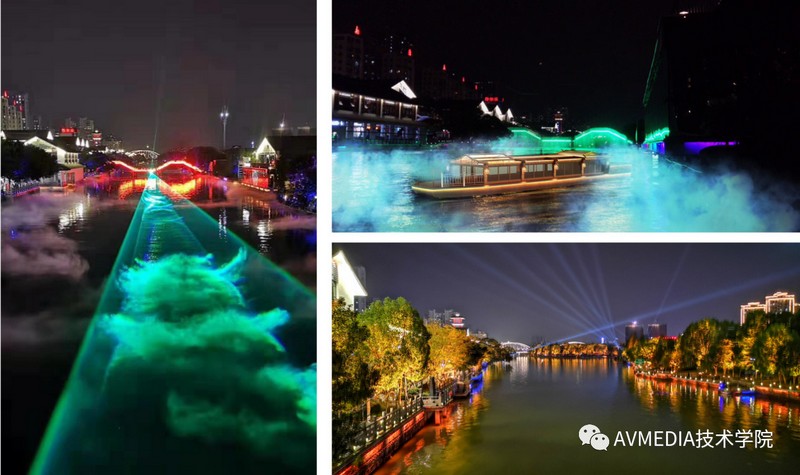

峰回路转，游船最终将停靠在爱琴岛码头，游客登岛去体验现代温州的城市光影魅力。与远处的温州双楼（世贸大厦和威斯汀酒店）交相呼应，共同演绎的爱情广场，巨型男女头像深情相吻；穿过波光跳泉的爱之路，去到爱情树下来一场温柔邂逅。游走在雾霭朦胧的岛屿林间，绚丽的激光使得画面色彩斑斓。

打造这诗画巨作，技术环节环环相扣。音响、灯光、机械、激光、投影、配电、水效、雾森、传输、控制等各技术系统必须在这4.2公里的航道上和步行游览岛上全方位紧密协作，任何一个环节的疏漏都可能直接导致剧情效果的穿帮或造成不可逆转的影响。

就拿音响技术板块来说吧！

 演员与游船的同步问题：

一个最棘手的问题首当其冲摆在面前：游客在船上游览，演员在岸上表演，我们在希望游客能听到效果最佳、最真实的直达声同时还不能因为岸上演员的监听扰民。为此，导演明确提出了音响必须在船内扩声，演员带耳返收听演出音乐指令的技术诉求。那么问题来了，怎么实现同步？

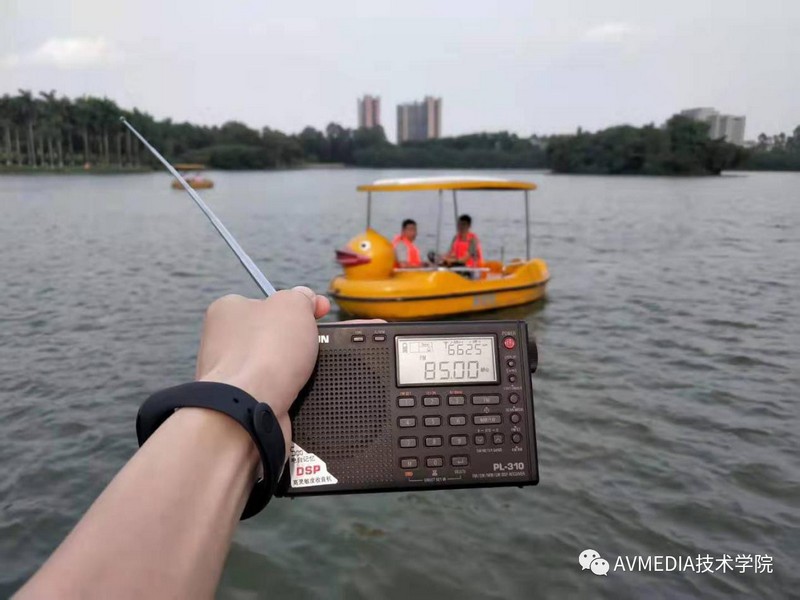

随着行进路线的变化，航道河床宽窄不一，两岸相距从30余米到近百米不等。我们最先想到了音频的无线传输：FM调频信号似乎是一个相对具有性价比的解决方案。通过对船内音频信号的分发，实现FM广播调频，调整发射功率，保证沿岸演员在有效接收范围内，也有效避免了不必要的区域收到该信号。

经过反复的技术模拟测试，我们很快发现了使用FM传输的技术漏洞：演员或在游船尚未到达时，指定频域将持续收听粉噪信号，届时演员无论摘下耳机还是调换频率，都无法及时准确地获悉演出进度信息，无法得到音乐指令。

 游船之间的音频同步问题：

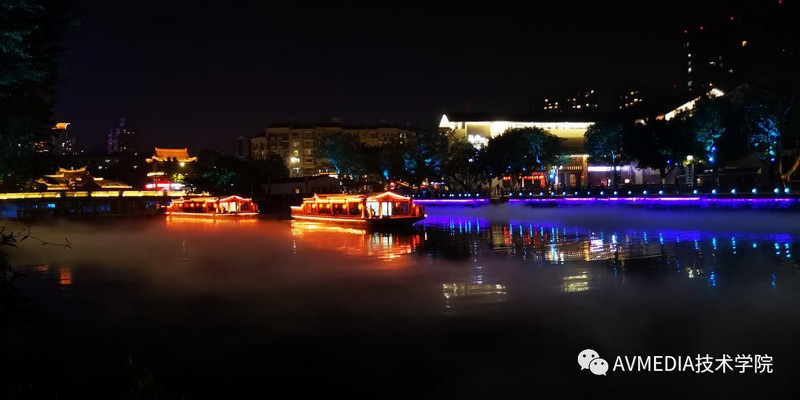

《塘河夜画》共设计有6艘游览船，在最初的设想中，6艘游船将可以根据每期游客数量，6艘齐发，或以不同组合方式分批发船。摆在音响系统面前的又一道技术难题来了：是为每艘游船各自配备音源播放系统（如何同步？），还是指定一艘主信号船发送，其余船接收（如何分批？）经过反复论证，我们认为给每艘游船配备音源系统，每艘游船同时配置无线收/发系统来实现游船同步与分批发船的功能。

为了尽可能地降低无线传输带来的音频信号失真，让每艘游船上高品质的KV2音响本色出演，在FM、wifi、UHF等多种传输方式中，我们拟选了更贴近于音响行业技术标准的UHF信号。经过一系列的前期技术模拟测试，我们带着设备，租船夜游，虽基本实现技术功能，但同时也发现了一些技术问题：因受游船路线的进行特性制约，UHF信号的发射接收位置并非固定，攻城狮是没有办法一次性探测出干扰频率并且全程有效规避的。而在这几公里的航道两岸，有酒吧、有KTV甚至还有网红主播，他们都可以是U段信号的潜在用户。位置在变，频率也在变，这在技术实现上就略显尴尬。

从运维控制的角度去思考，每次发船（无论一次几艘），均需要专职操作人员在收到发船数量信息后，提前上船设置好主信号发射船，以及信号接收船，设置好本批次发船对应的频率，而下一批发船的时间受上一批次开出距离影响，需严格控制每批次间的防干扰间距。在运维技术难度上无疑增加了不少成本，实不智能。

诸如此类的技术瓶颈还有很多，例如：如何实现无人操作远程开、关设备，如何让几公里外的爱琴岛上各固定表演点音箱在指定时间播放对应音乐（与广播定时播放不同，其根据夜游进度时间，有很强的随机性）等等。总而言之，整个系统要在这几公里航道上发挥出，智能、自动、简洁、一键式的操作体验，为此我们与导演团队以及各工种进行了长达一个月更深入的技术探索和反复论证、联合测试。最终采用了目前呈现的这样一套更具科技含量，更紧密的协同系统方案。

 系统难点逐一攻克：

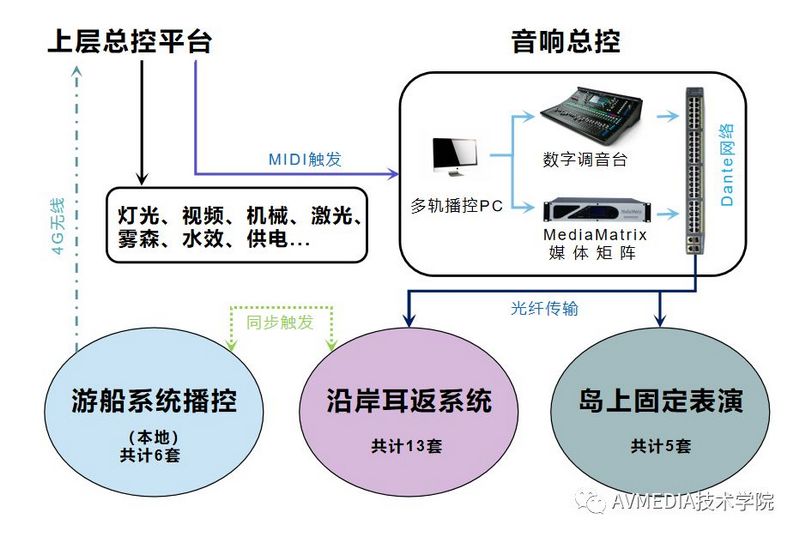

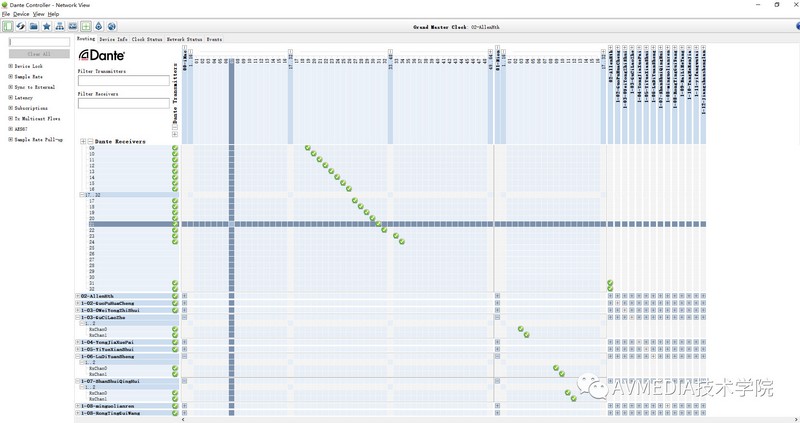

我们将整个夜游项目的音频系统部分，拆分为4个子系统板块。即：游船系统、耳返系统、固定表演系统，和总控制系统。其中音响总控制系统与上层总控系统无缝对接，起决定性技术核心作用，各子系统相互联系，通过光纤网络音频构成了一张大型音频信号传输生态网。除游船外，所有岸上耳返表演点、岛上声光电表演点的信号均由总控机房传出。

●总控制室：

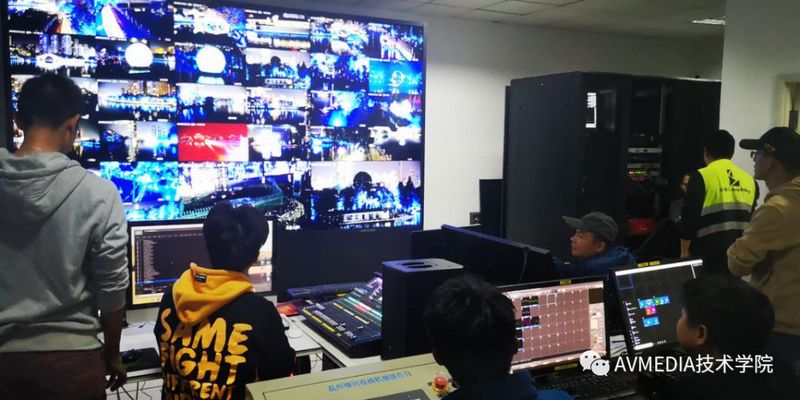

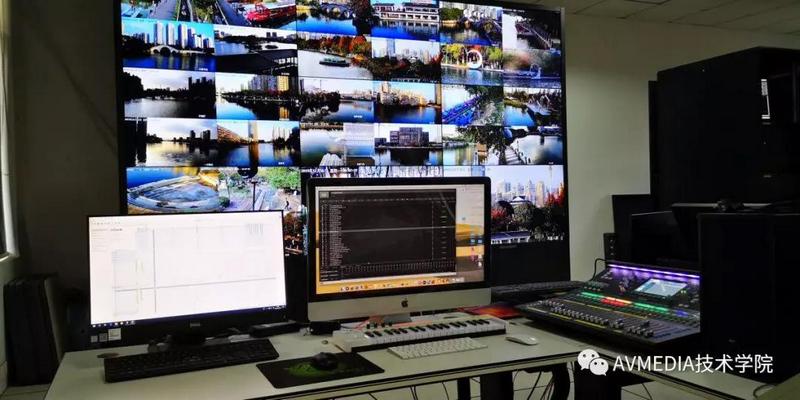

和其他系统工种一样，总控机房就是音响系统的心脏，也是整个演出顺利进行的核心部位。在这里，您将看到灯光、视频、激光、雾森、跳泉、机械、网络、配电、控制各系统设备和技术人员在一起协同工作的繁忙场景。然而走出总控制室后，正常情况下，现场几乎不会再有运维人员的身影，只有表演期间的正常安保。

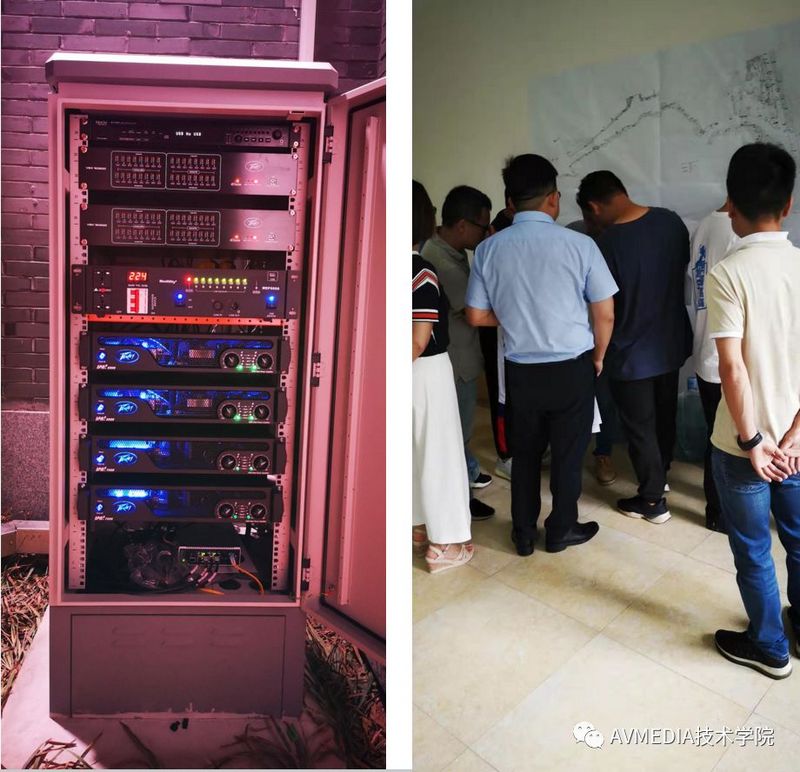

各岸上表演点的音响配电，全部采用Motivity品牌旗下的CP382电源时序管理器，其具备RS232受控能力，有上层总控系统的指令触发，对应点位的音响系统将会按标准顺序自动执行开关机命令。

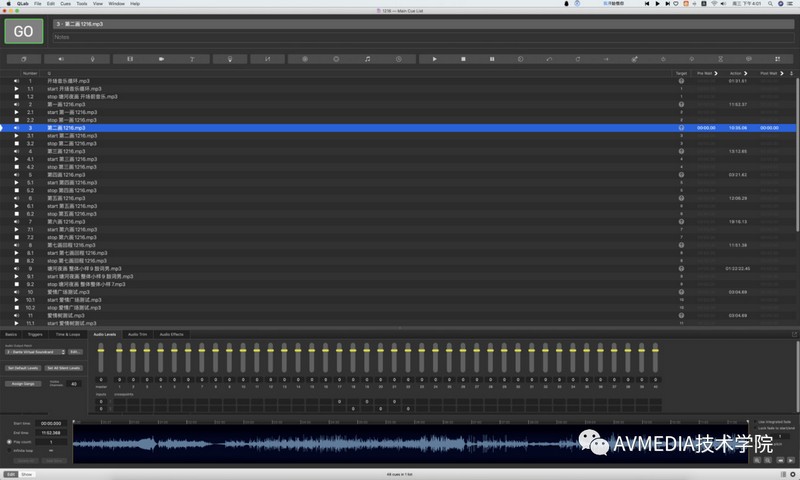

系统信号播控平台选择了强大可编程Qlab软件来实现。因其灵活的同步、异步、跳转Cue等丰富的编辑能力，加上64通道多轨输出可与不同音乐节目直接对应通道的特点，在这种具有时间特性和项目行进进度不完全可控的声光秀场景下，应用起来将非常合适！受控于上层总控系统，我们采用MIDI代码控制通道条的触发，每个Cue都对应一组独立的网络音频输出的通道，在技术方案上堪称完美。

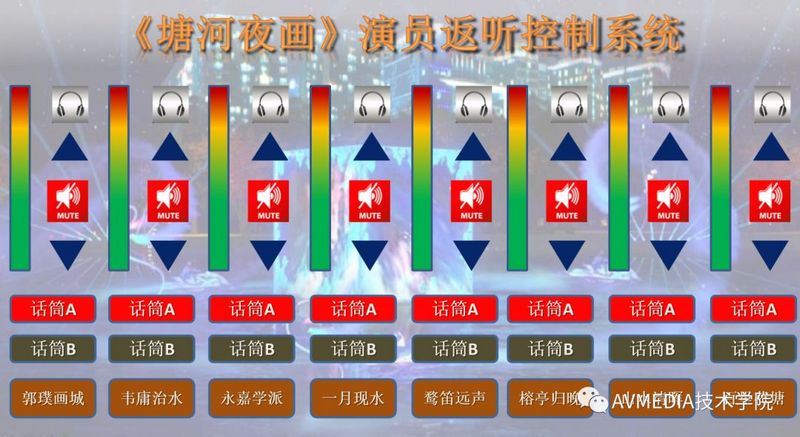

在总控室中，还配置了一台专门针对陆上表演点使用的SQ6数字调音台，利于对分发出去网络信号监听和控制；同时配备了Peavey强大的MediaMatrix媒体矩阵，作为所有游船项目中，沿岸演员耳返点的信号监听、控制和双分区指令寻呼系统。借助媒体矩阵强大的逻辑编程能力和远端Peavey网络接口机DN2.2的信号回传能力，我们让沿岸近20个带演员表演点的信号得到实时回馈监听，确保现场演员声音正常；除了控制演员听音质量、电平监听外，还可以对任意指定两个分区（或表演点）下达不同的表演寻呼指令。快捷的分区设定，通过编程界面直观的操作，开麦即讲。

●游船系统与沿岸耳返系统

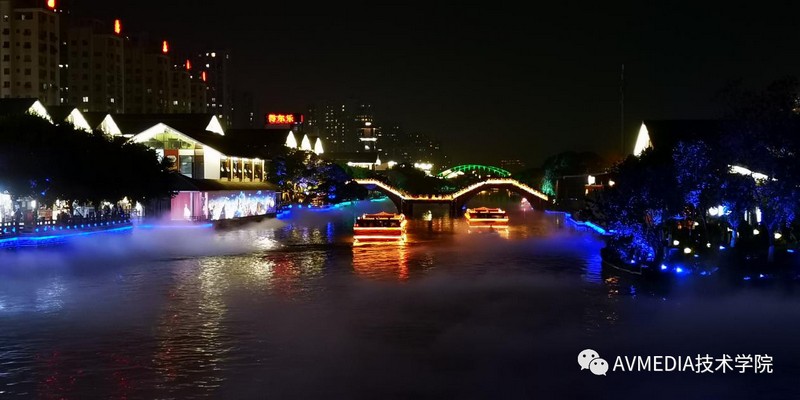

6艘游船从游客码头徐徐开出，或分批，或齐发。由于是河道行驶中的信号播放和同步问题，这让技术实现上显得比较棘手。总结前文所述的技术方案弊端，我们需要在用无线传音频还是无线传控制的问题上，做出取舍。经过多方深入分析探讨，最终与游船视频系统、上层总控系统、无线通讯系统联合制定出了对应解决方案。

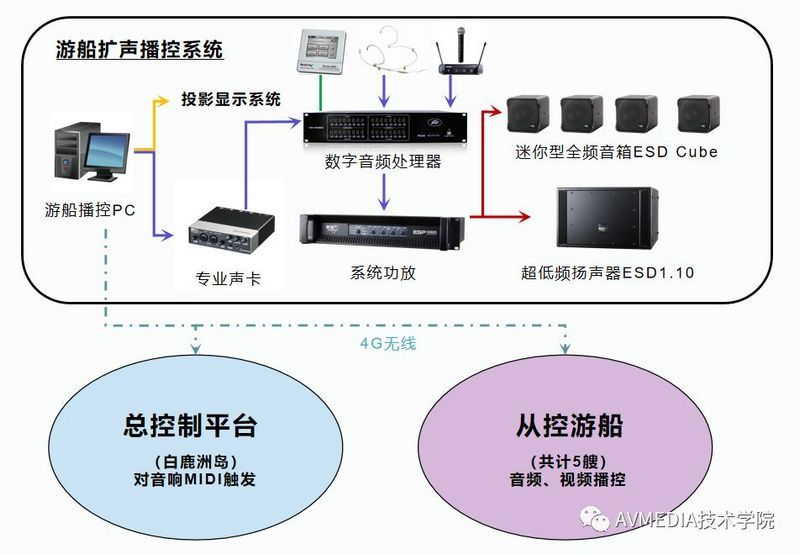

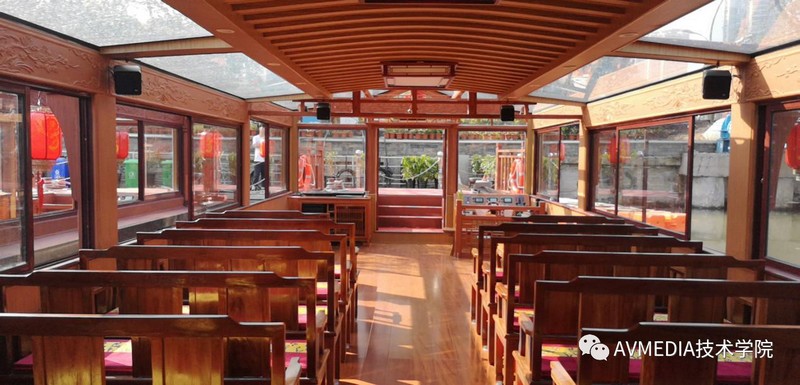

每艘游船自备本船内的（相同）音视频信号源，通过媒体信号播控PC，分别发送给本船内投影，和扩声系统。扩声部分采用KV2最新系列Cube迷你型点声源系统以专业声卡解码后扩声，在这狭长的船身内，以接力补声的形式将能量均匀覆盖。既保证了听音效果的最佳呈现，还保证了原本并不算大的船舱空间美观大方。

联合移动4G专网信号，上层总控平台将通过游船节目源播放指令的下达，将控制指令通过4G无线专网回传到总控机房。根据行进速度、人为、自然因素所产生的时间差影响，将节目音乐按演出点途经顺序分为6画13段。总机房的上层总控平台接收到游船播放指令的同时给音响系统播控平台发出对应MIDI代码，触发其对沿岸相应表演点实时传输节目信号，实现船岸信号同步效果。如法炮制，船与船的同步，游船与表演渔船的信号同步同样采用无线控制触发完成。

●固定表演系统

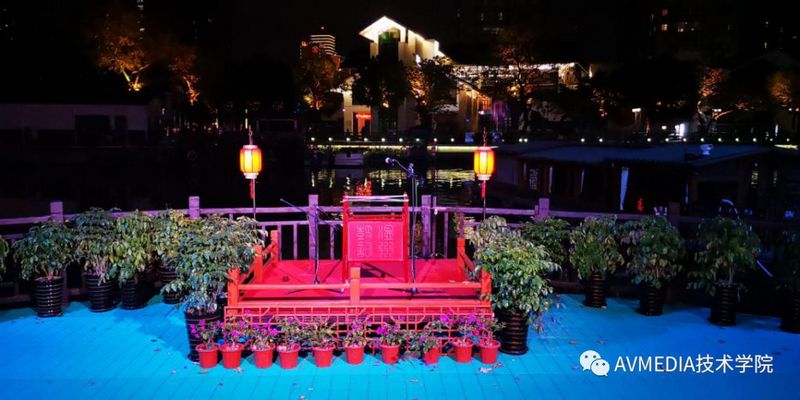

《塘河夜画》项目中的固定表演系统分为带现场表演的形式与声光互动两种技术形式呈现。其中游客码头为迎接登船游客，设立了单独的鼓词表演台，通过民间艺人的现场鼓词弹唱，将游客引入历史文化的氛围当中，为游船“时空穿越”做好铺垫。现场采用KV2品牌ESD10四只和ESD1.18两只，依靠全频扬声器的宽水平指向夹角特性，构成码头内外约200°的扩声空间，配合SHURE电容乐器话筒，呈现出极佳的音质效果。

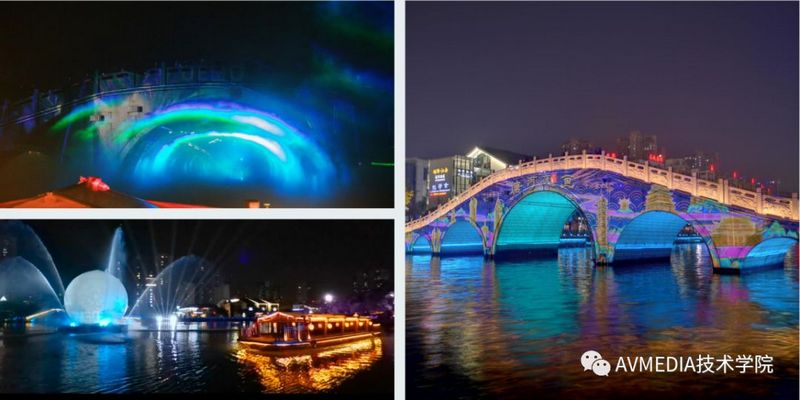

爱琴岛上4个声光互动扩声点配合大型机械舞美装置营造不同场景的声音效果。为了实现这种大场景、近距离的互动体验，爱情广场、爱情树、波光跳泉三处在音箱选型上均采用了具备宽水平指向特性的ESD10作为全频，搭配ESD1.18超低音。游客离岛前的激光秀则采用4只KV2旗下迷你型音箱Cube吊挂在激光装置下方实现扩声，小体积大能量在这里得到充分体现。

经过一个多月的多系统联调排练，日复一日的压力测试。最终我们看到整体系统按原设计方案1:1地完整呈现出来，相信全程参与到这个项目的各领域技术同仁们心中的欣然是难以言表的。经温州市领导、浙江省领导以及相关团队多轮次考察指导，均对“塘河”项目艺术呈现表示非常满意。整个节目流程一气呵成的背后，是专业、负责的技术团队，从最初的互不相干，到后来紧密协作，最终共同完成了这一诗画巨作。

瑾以此文向为温州《塘河夜画》这台行进式的大型舞台剧作所付出智慧、辛劳、汗水的所有工程师们致敬！
